高效过滤器分类

高效过滤器按结构主要分类为：H13有隔板高效过滤器，H14无隔板高效过滤器和组合式高效过滤器。

一、高效过滤器又称高效过滤器、、高效过滤网。高效一般应用半导体制造工场、无尘室末端送风处、洁净层流设备、洁净工作台等局部要求超高洁净度的场合。

高效过滤器主要用于捕集0.5um以下的颗粒灰尘及各种悬浮物。空气净化器主要由滤芯和壳体两部分组成。基本要求是过滤效率高、流动阻力低、能较长时间连续使用以降低后期耗材成本。其中滤芯即是指，高效过滤器在空气净化行业中起着至关重要的作用。

二、高效过滤器特点:
1)高效密封效果更好，更持久，不易泄露；

2)高效滤料双面带金属护网（烤漆）。

3)高效外框为铝合金，也可选用镀锌框，不锈钢外框，可提供50mm,69mm,90mm等其它多种厚度。

4)高效过滤效率（EN1882）：95%-99.999995%。

5)高效过滤等级（EN1882）。H11-H14、U15、U16。

三、高效过滤器选用要点:

1)高效选用的主要控制参数过滤效率、额定风量、额定风量下的初阻力、容尘量等。
2)按GB/T6165-1985《高效性能试验方法透过率和阻力》规定的方法检验，其透过率≤0.1%（即效率≥99.9%）或对粒径≥0.1μm微粒的计数透过率≤0.001%（即效滤≥99.999%）的过滤器为。

四、高效过滤器：

3)高效过滤器常用滤料有超细玻璃纤维等。

4) 应符合防火要求，高效按耐火程度分为三级：

1级过滤器，过滤器全部材料都是不燃性的，不燃性材料应符合GB8624-2011 A级。

2级过滤器，过滤器滤料应为符合GB8624-2011 A级的不燃性材料，分隔板、框架可用符合GB8624-2012 B2级的可燃性材料。

3级过滤器，过滤器全部材料可用符合GB8624-2012 B3级。

4)设计时，可按初阻力的二倍为终阻力，作为过滤器的计算阻力。

5) 高效过滤器初阻力不得超过产品样本阻力的10%。

6)高效过滤器不宜单独使用，高效宜设置在净化空调系统的末端。

7)容尘量厂家应提供。高效过滤器出厂时应检漏。其他要求根据用户需求定。

8)在一般非平行流洁净空调系统中多采用组合的过滤器风口。

五、高效过滤器产品分类:
主要分为：有隔板高效过滤器，无隔板高效过滤器，V-BED高效滤网，耐高温高效过滤器。

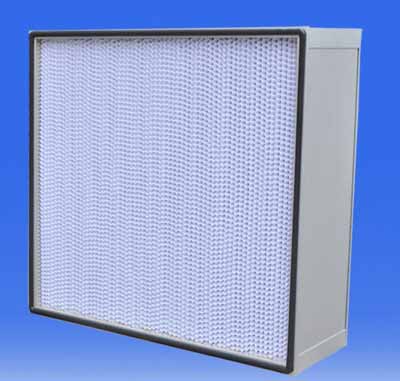

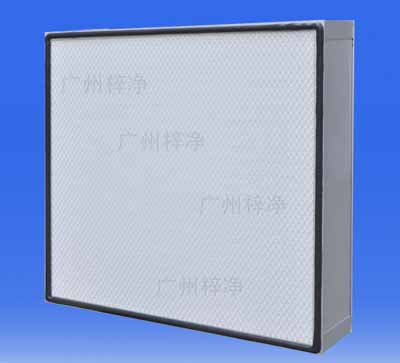

无隔板高效过滤器
无隔板过滤器是用热熔胶代替有隔板过滤器的铝箔对滤材进行分隔。

由于没有了隔板使得50mm 厚的无隔板型过滤器能够达到150mm 厚的有隔板过滤器的性能。

90mm 厚外框的HEPA在相同过滤面积及过滤效率的情况下，风量可以达到有隔板SPAN 150mm 厚标准阻力型的1.3倍，SPAN 150mm 厚标准阻力型的两倍。

可以满足当今空气净化对各种空间和重量及能源消耗的严苛需求。

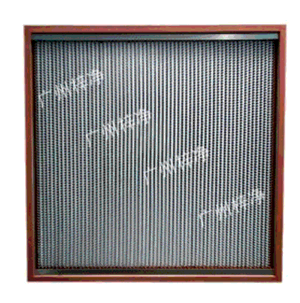

有隔板高效过滤器
有隔板高效过滤器是用超细纤维作滤料、优质牛皮纸热滚压成形或采用胶版纸、铝铂作分隔板，与木框或铝合金框胶和而成，具有过滤效率高，阻力低，风量大的优点。

有隔板高效过滤器多采用双面上胶的铜版纸作分隔板，目的是为了防止分隔板受冷热干湿的影响发生收缩，从而散发颗粒。适合于低级别的非单向流项目与各种净化设备和洁净厂房。

有隔板过滤器中，铝隔板过滤器主要用于高温或高湿环境，纸隔板过滤器用在普通洁净环境。有隔板风量相对较大,可以用作耐高温过滤。

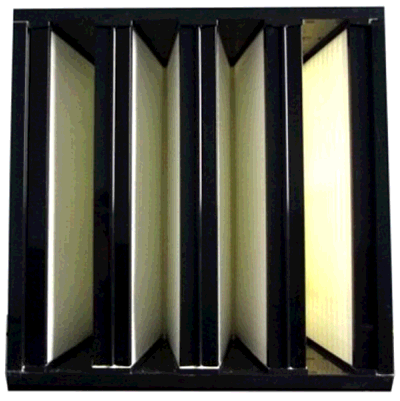

V型密褶式过滤器

用于一般通风系统，具有过滤面积大，阻力低，使用寿命长等特点。它可做为高效过滤器的预过滤器使用，从而有效延长高效过滤器的使用寿命。
耐高温高效过滤器
该过滤器可以使用在250℃的高温环境，过滤效率可达到99.99% @0.3μm.
D.O.P./P.S.L. Testing 95%、99.99% at 0.3μm。

高效滤网:
高效过滤器，这款产品是专为在低阻力下达到大风量需求设计开发的。 LV 的高效率系列可以在 250Pa 初期阻力的情况下风速达到 2 . 5m / s （即 500 场m ) 。

六、高效过滤器安装要点:
应注意高效过滤器的安装密封，密封方法有接触填料密封、液槽刀口密封和负压泄露密封。
三、相关标准图集
07K505《洁净手术部和医用气体设计与安装》
四、执行标准
产品标准
GB-T13554-2008《高效》
GB/T6165-2008《高效性能试验方法透过率和阻力》
工程标准
GB50073-2013《洁净厂房设计规范》
GB50333-2013《医院洁净手术部建筑技术规范》

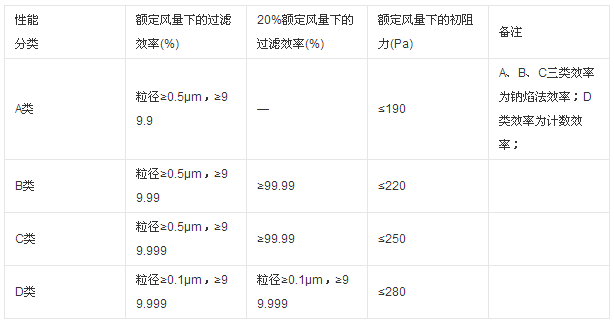

七、高效过滤器过滤效率:

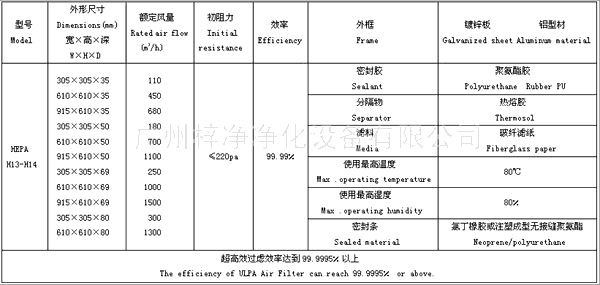

八、高效过滤器规格尺寸技术参数:

注：以上为常规尺寸，可根据用户订做各种尺寸高效过滤器无隔板。

九、高效过滤器结构选材:
结构：外框主要使用：铝合金型材、多层板框、铝板框、镀锌钢板框，使用最多为铝合金型材框，主要制作成立方体形结构。
滤料：多采用玻璃纤维，化纤类逐渐在使用，国外有些厂家采用带静电的聚四氟乙烯纤维（驻极体）制造高效过滤器、俗称PTFE。
高效结构又有无隔板和有隔板之分。
无隔板主要采用热溶胶作为滤芯的分隔物，便于机械化生产。加之其具有体积小、重量轻、便于安装、效率稳定、风速均匀的优点，洁净厂房所需的大批量的过滤器多采用无隔板结构。
有隔板高效，多采用铝箔、纸做成折叠状作为滤芯分隔物，形成空气通道。
分隔板有采用优质牛皮纸，热滚压成形或采用胶版纸作分隔板。
多采用双面上胶的铜版纸作分隔板，主要目的是为了防止分隔板受冷热干湿的影响发生收缩，从而散发微粒。
但，在温湿度发生变化时，这种隔板纸可能会有较大颗粒散发，从而造成洁净厂房洁净度测试不合格。
（已有几次客户关于这方面的投诉）所以，对于洁净度要求较高的场所，应推荐客户使用无隔板高效。
国外的有隔板过滤器的价格要高于无隔板价格，所以国外使用有隔板的场所较少。
此外，与有隔板过滤器的矩形通道相比，无隔板过滤器的V形通道进一步改善了容尘的均匀性，延长了使用寿命。
通风用无隔板过滤器可避免使用金属部件，易于废弃处理，符合日益严格的环保要求。除了某些耐高温和高安全性要求的特殊场合，无隔板过滤器均可取代有隔板过滤器。

梓净致力于，，，高效过滤器的研发、生产与销售；，，，高效过滤器主要应用于半导体电子精密机械、光电、学校研究机构、冶金、化工、纺织、家具、制药、医院、化妆品、食品、生物、喷涂线空气净化过滤等行业。

梓净产品质量保证：
>>我司出产的”梓净”牌空气净化设备及产品已获国内、国际多项产品认证；
>>为满足客户对洁净室的高品质要求，我司生产出厂的每一台空气净化设备都经过我司质检员的严格检查，符合产品质量标准方可出厂；都在标准万级无尘车间内生产、检测。
>>产品交付验收完毕后，我司将对贵司及所订购产品建立独立的档案，以便与我司长期的为贵司提供优质、及时的服务。
>>产品包装：木箱或纸箱包装；
>>发货方式：货运；
>>交货时间：合同签订后我司收到货款之日起5个工作日内完成生产，3个工作日内到货；
服务宗旨：
>>公司出产的”梓净”牌空气净化设备及可提供长期的技术支持；
>>故障受理：省外48小时，省内24小时；

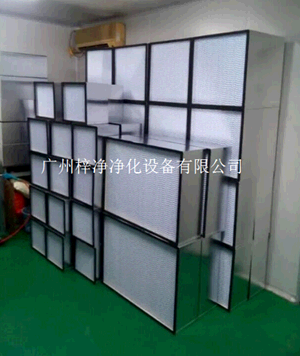

高效过滤器可按客户要求规格尺寸订作!
