负压称量罩制作配置通过铝型材与复合墙体拼接装配构建，包括上箱体、机房、下箱体、工作区、保护区和监制系统；监控系统设置于控制面板上；

称量罩下箱体内侧回风板上设置有 和 ，下箱体底角设置有UPS电源，机房设有主风机和直流风机，上箱体中设置有高效过滤器通过液封槽密封，其出风口设置有均流膜板和高速风板，高速风板与高速风帘相通；

负压称量罩上箱体内还设置有缓冲隔板；本实用新型采用工作区与保护区双重区域结构，利用垂直单向气流，双侧高效过滤器，维持工作区内循环和部分排放，使工作区负压防止交叉污染，保护外界环境及室内人员的安全。

负压称量罩，其特征在于，包括复合墙体、上箱体、机房、下箱体、称量罩、工作区、高速风帘、保护区、高速风板、回风板、排风板、均流膜板、 、 、高效过滤器A、高效过滤器;B、风量调节器、缓冲隔板、LED冷光灯、快换装置、UPS电源、压差传感器、电气柜、PLC控制箱、主风机、直流风机、风速传感器、垂直层流风、排风、保护风、控制面板、指针压差表、触摸操控屏、急停按钮、螺母、L形压块、螺杆、安装固定框、风门、调节导轨、门孔板、活动杆、调节螺母、橡胶剪切减振器；

负压称量罩通过铝型材与复合墙体拼接装配构建，包括上箱体、机房、下箱体、工作区、保护区和监制系统；

称量罩下箱体和机房位于工作区的后部，上箱体位于所述工作区的上方，工作区为单向开放式立体区域，工作区外侧设置有保护区，监控系统设置于工作区控制面板上；下箱体与工作区之间设置有回风板，回风板设置有二块，平行装配于工作区底部；

称量罩下箱体内侧回风板上设置有 和 ， 和 通过快换装置安装固定在所述回风板上，下箱体底角设置有UPS电源，下箱体中部后侧焊接设置有电气柜，下箱体中部前侧焊接设置有PLC控制箱，下箱体内螺接设置有压差传感器；

称量罩机房用橡胶剪切减振器固定设置有主风机和直流风机，主风机和直流风机进风口分别通过风道与 出风口连通，主风机和直流风机出风口与上箱体连通；

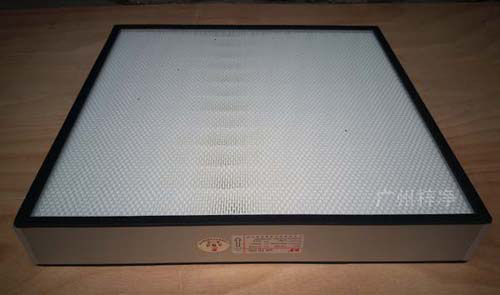

称量罩上箱体中设置有bd体育app A、高效过滤器B，高效过滤器A通过液封槽密封，高效过滤器A装配于工作区的正上方，高效过滤器A内设置有风速传感器，高效过滤器A出风口设置有均流膜板和高速风板，均流膜板与工作区相通，高速风板与高速风帘相通；

上箱体前方设置有高效过滤器B，高效过滤器B出风口设置有风量调节器，风量调节器外侧复合墙体上设置有排风板；

负压称量罩上箱体内还设置有缓冲隔板，缓冲隔板装配于保护区的顶部；工作区内设置有称量台，称量台下方设置有回风板，称量台上方设置有控制面板，工作区上方设置有多个LED冷光灯，工作区外侧设置有保护区，保护区与外部空气开放相通；

负压称量罩工作区与保护区之间，由顶部的所述高速风板出风形成高速风帘；
、 、高效过滤器进风口和出风口均设置有压差传感器；监控系统包括控制面板、指针压差表、触摸操控屏、急停按钮；

控制面板上设置有多个指针压差表，触摸操控屏上设置有触摸操控键和触摸显示器；电气柜、
UPS电源、风速传感器、压差传感器、主风机、直流风机均与PLC控制箱中的PLC控制模块电气连接；触摸操控屏与PLC控制箱电气连接。
